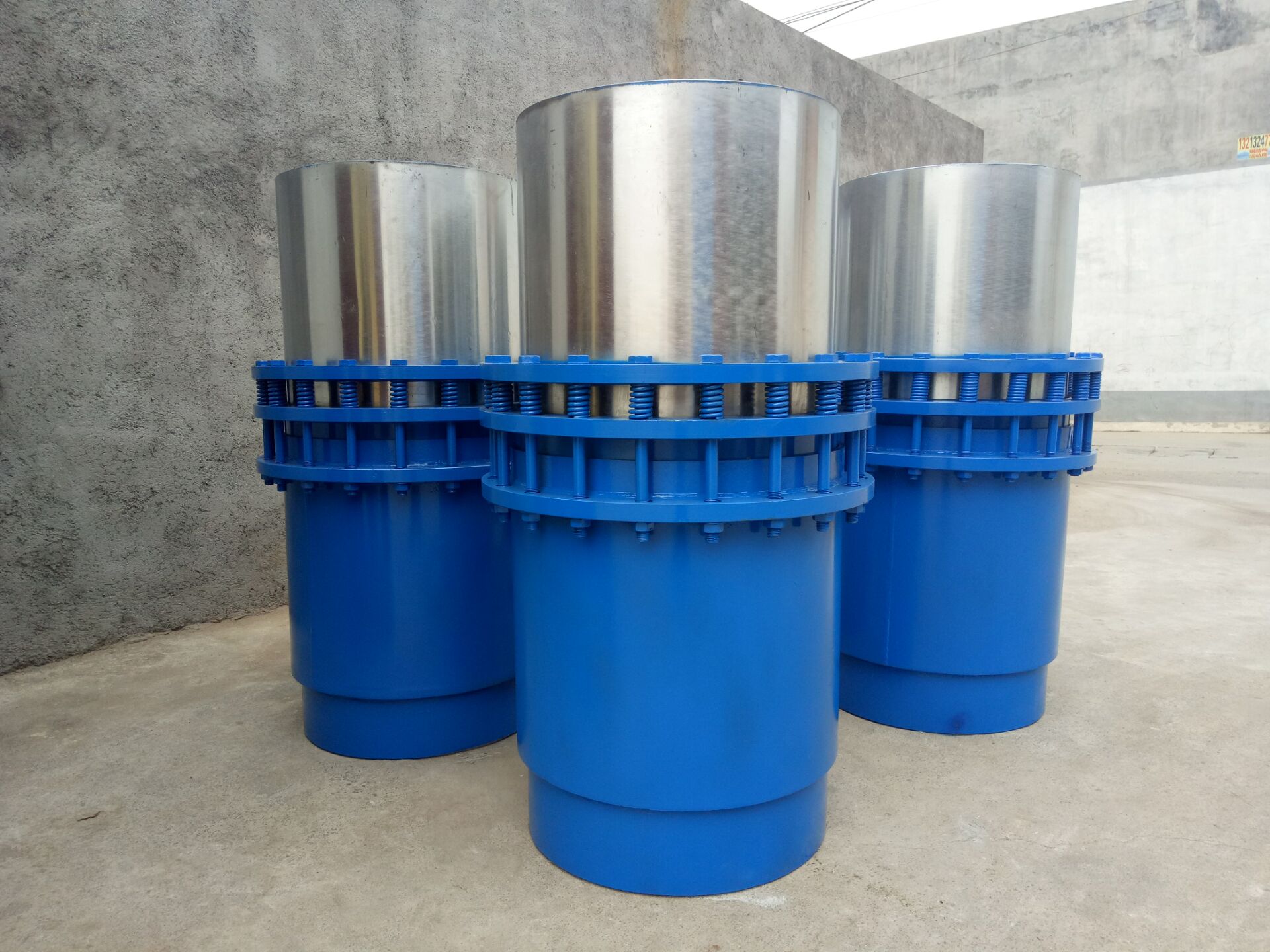

套筒式补偿器是一种直接安装在任何输送无腐蚀的单向或多向流体的管道之中的补偿器，主要有套筒（芯管）外壳，密封材料等组成，用于补偿管道的轴向伸缩及任意角度的轴向转动，具有体积小补偿量大的特点。

套筒式补偿器在安装使用时可合理消除管道线性补偿和角度补偿过程中产生的应力。

套筒式补偿器能直接埋于地下，安装时不需要设置检查井，且20年免维护，连接方式有焊接和法兰连接两种。

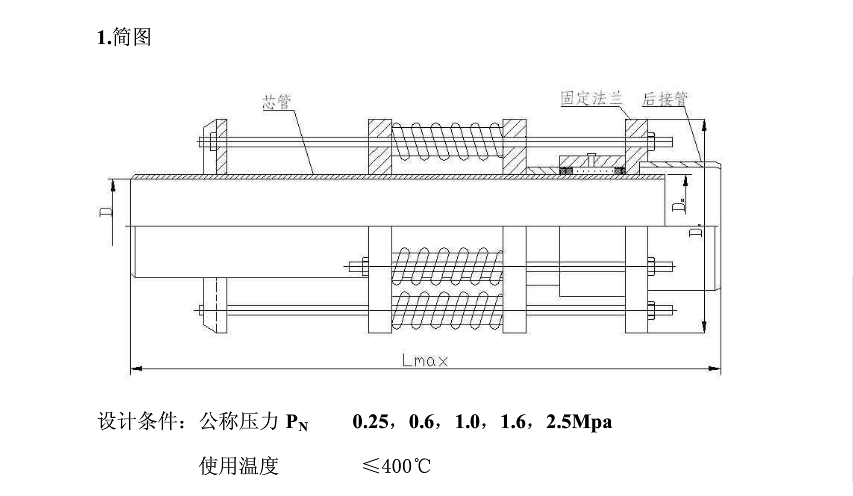

                                 ZHTTB-B 系列弹性套筒补偿器

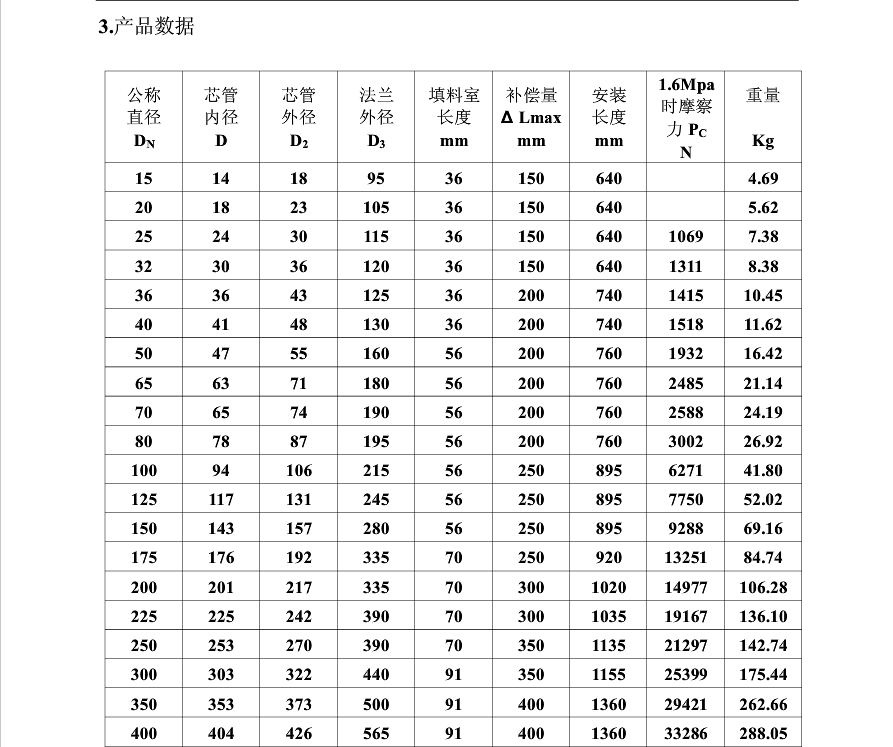

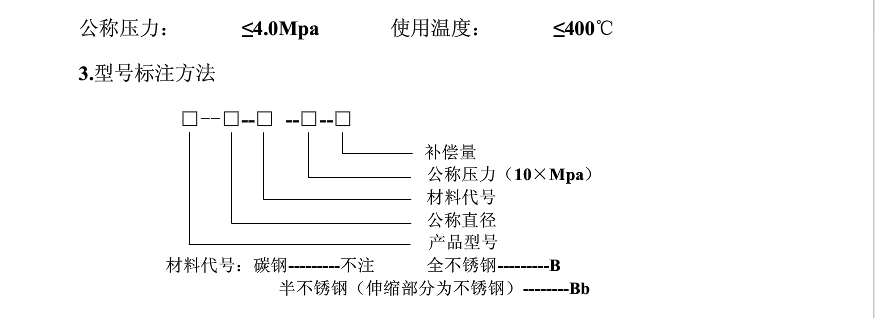

2 型号标注示例：

工作压力：1.6Mpa ，公称直径：800mm ，补偿量：200mm的全不锈钢弹性套筒补偿器标注为：16ZHTTB-B800---200---B


注：工作压力不是1.6Mpa 时，其摩擦力阻力P₁=Pc/1.6×P

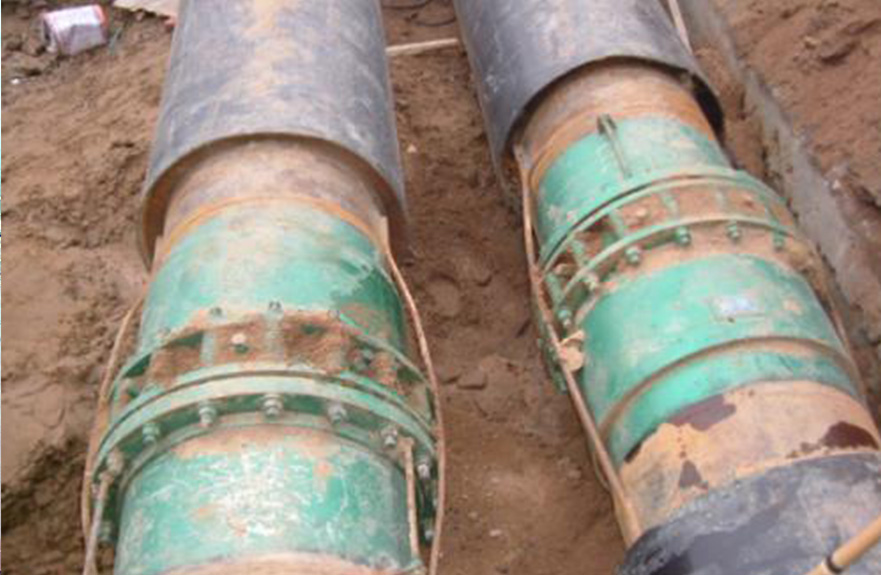

套筒式补偿器安装要求

套筒式补偿器在安装前应妥善保管，防止日晒雨淋和沙尘污染。

安装时应检查补偿器的型号规格与设计是否一致，产品表面硬物碰伤。

与补偿器两端焊接的管段必须作坡扣处理，焊接后按要求做水压试验（试压时应旋紧填料的灌注螺栓至无泄漏）运行24小时后必须将填料螺栓再紧一次。

为保证管道在发生轴向伸缩时不发生侧向位移，在伸缩管一侧应安装导向支架。当补偿器两侧都有轴向位移是，两侧都应有导向支架，保证管道轴向位移对补偿器的偏心不超过±1°

补偿器的保温防水结构可与管道相同，但对伸缩断不可产生约束力。

套筒补偿器均有60mm的加拉力，可按最大安装长度安装，不需预拉或预压。
