单法兰伸缩接头的技术说明

更新时间:2022-04-11 08:19:54 来源:华德供水 点击数:

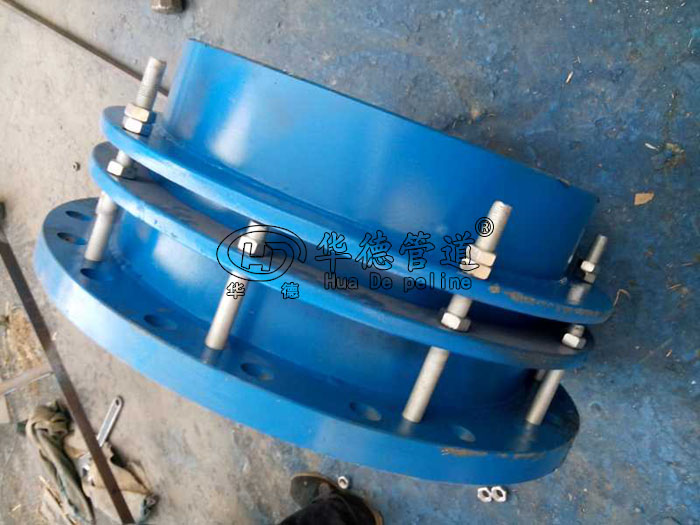

单法兰限位伸缩接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成,单法兰限位伸缩接头能够缓解管道在运行过程中的轴向推力,在管道运行中有一定的轴向位移补偿作用,对管道在运行中由于热涨冷缩、地壳下陷等造成的管道位移具有良好的补偿作用。单法兰限位伸缩接头重要用于泵、阀门、管路等附件的松套连接。公称通经DN65-DN4000 ,工作压力:0.25-6.4MPa ,使用介质:水、污水。
1、安装简单方便、方便阀门安装。
2、单法兰限位伸缩接头采用金属铸造或焊接组成,松套部位选用梯形橡胶密封圈,在压盖和螺栓的作用下利用橡胶压缩弹性变形原理。迫使密封圈变形,从而让伸缩接头本体与伸缩管外壁之间进行柔性密封。金属和密封圈严格按使用性能及用户要求选用。材质外部涂装高强度防腐漆料,各部连接螺栓为高强度碳钢或不锈钢制作。因为本体与伸缩管之间有一定间隙,使单法兰传力
伸缩器具有一定的轴向和径向位移在管道中能有效的补偿和缓解管道和盲板推力,又能便于水泵,阀门的安装维修更换,实为管道安装运行业中为理想的配套产品。

伸缩接头应用范围:

单法兰伸缩接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气

煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

伸缩接头安装注意事项
  1、
伸缩接头在安装前应先检查其型号、规格及管道配置情况,必须符合设计要求。
  2、对带内套筒的伸缩接头应注意使内套筒子的方向与介质流动方向一致,铰链型伸缩接头的铰链转动平面应与位移转动平面一致。
  3、需要进行“冷紧”的伸缩接头,预变形所用的辅助构件应在管路安装完毕后方可拆除。
  4、严禁用伸缩接头变形的方法来调整管道的安装超差,以免影响伸缩接头的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。
  5、安装过程中,不允许焊渣飞溅到波壳表面,不允许波壳受到其它机械损伤。
  6、管系安装完毕后,应尽快拆除波伸缩接头上用作安装运输的黄色辅助定位构件及紧固件,并按设计要求将限位装置调到规定位置,使管系在环境条件下有充分的补偿能力。
  7、伸缩接头所有活动元件不得被外部构件卡死或限制其活动范围,应保证各活动部位的正常动作。
  8、水压试验时,应对装有伸缩接头管路端部的次固定管架进行加固,使管路不发生移动或转动。对用于气体介质的伸缩接头及其连接管路,要注意充水时是否需要增设临时支架。水压试验用水清洗

液的96氯离子含量不超过25PPM。
