热力管道波纹补偿器的选择技巧

补偿器采用矩形截面或者是圆角波形的方式来进行位移衡量，因为本身这些补偿器在组成管道的时候能够承受三维方向上的位移，而且在整个补偿器进行实际使用的过程当中，整个膨胀节也有着各种不同的尺寸，甚至他们完全可以按照各种不同的尺寸来进行有效的选择，在应力要求相对较低的情况之下，可以根据各种不同的节点来进行多方面的选择，补偿器的选择技巧是什么？这是很多人想了解的，华德帮你详细解读。

管道补偿器分为金属波纹补偿器、非金属补偿器、套筒补偿器、方形补偿器，橡胶风道补偿器等。

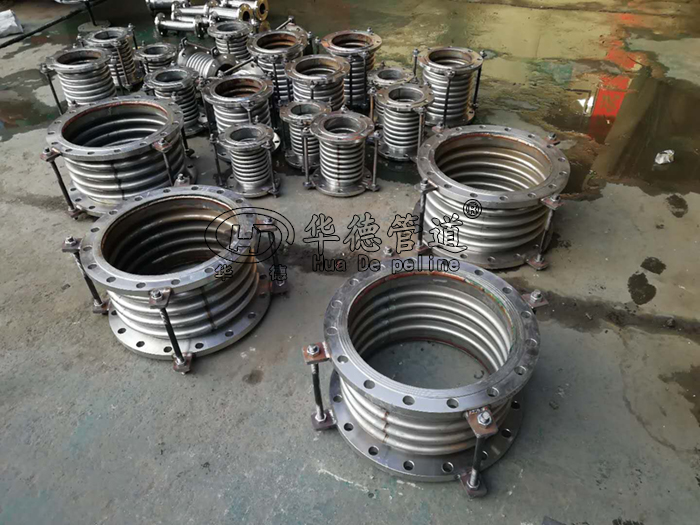

1、金属波纹补偿器由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。

2、非金属补偿器可以补偿管道轴向、横向、角向位移，具有无推力、简化支座设计、耐腐蚀、耐高温、消声减振等特点，特别适用于热风管道及烟尘管道。

  金属波纹补偿器、非金属补偿器在使用中比较普遍。
由于受到各方面的制约是相当复杂的，但是任何复杂的管系都可以选用若干个固定支架在不同的部位选择不同的设置，将其分成若干形状相对简单的单独管段，“Z”型管段和“∏”　型管段等，并分别确定各管段的变形及补偿量，由于补偿器的种类很多，正确地选型是非常重要的，因此在管系的总体设计时，应充分地考虑到管线的走向和支撑体系（包括固定管架、导向滑动管架等）的设计和综合考虑补偿器的造型和配置，以示达到安全、合理、适用、经济的最佳组合。

 波纹补偿器它是以波纹管为核心的挠性元件，在管线上再作轴向、横向和角向三个方向的补偿。轴向型补偿器为了减少介质的自激现象。在产品内部没有内套管，在很大程度上限制了径向补偿能力，故一般仅用以吸收或补偿管道的轴向位移（如果管系中确需少量的径向位移，可以订货时予以说明其径最大位移量）：横向位移补偿器（大拉杆）主要吸收垂直于补偿器轴线的横向位移，小拉杆横向位移补偿器适合于吸收横向位移，也可以吸收轴向、角向和任意三个方向位移的组合：铰链补偿器（也称角向补偿器）。它以两上或三个补偿器配套使用（单个使用铰链补偿器没有补偿能力），用以吸收单向平面内的横向变形，万向铰链（角向）补偿器，由两个或三个配套使用，可吸收三维方向的变形量。
  所以在对补偿器选型时应注意它的补偿量，管道压力，使用介质，轴向，横向，角向的位移量。
