刚性防水套管

更新时间:2019-12-20 09:11:58 来源:华德供水 点击数:

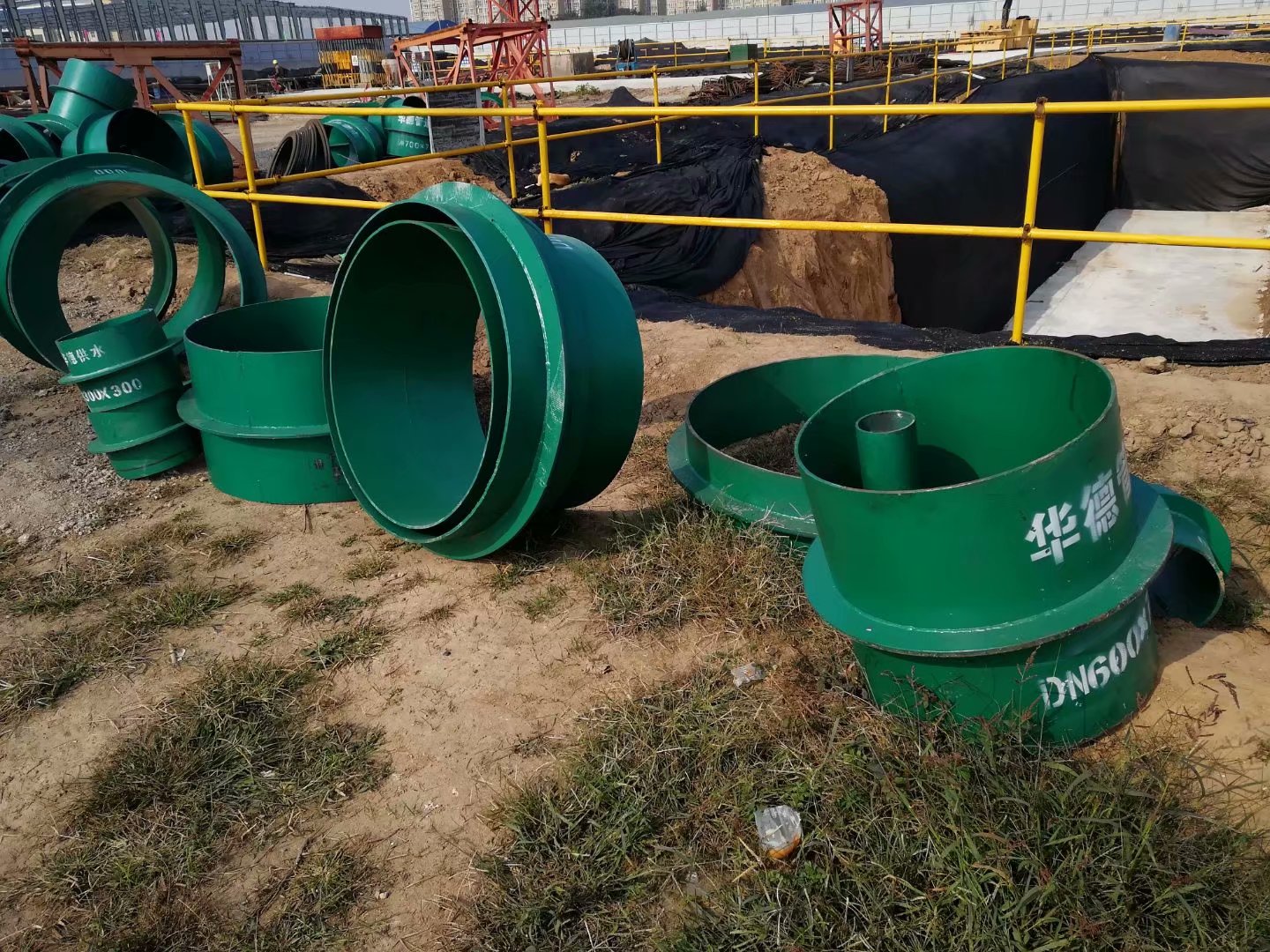

名称:(A型)刚性防水套管:

    刚性防水套管适用范围:

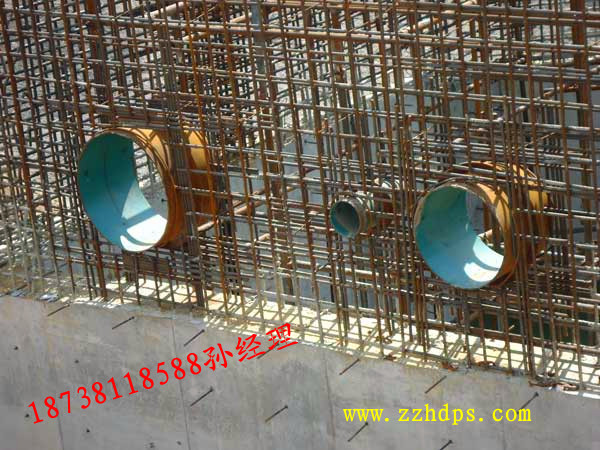

    刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构(建)筑物,对于地震设防要求的地区,如采用刚性防水套管,应在进入池壁或建筑物外墙的管道上就近设置柔性连接,A型适用于钢管。

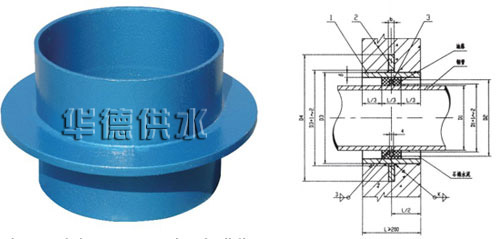

刚性防水套管(A型)尺寸表、重量表

DN D1 D2 D3 D14 δ B k 重量
(kg)
50 60 80 114 225 3.5 10 4 4.49
65 75.5 95 121 230 3.75 10 4 4.66
80 89 110 140 250 4 10 4 5.33
100 108 130 159 270 4.5 10 5 6.36
125 133 155 180 290 6 10 6 8.33
150 159 180 219 330 6 10 6 1O.06
200 219 240 273 385 8 12 8 15.9
250 273 295 325 435 8 12 8 18.68
300 325 345 377 500 10 14 10 27.40
350 377 400 426 550 10 14 10 30.95
400 426 445 480 600 10 14 10 34.35
450 480 500 530 650 1O 14 10 37.85
500 530 550 590 730 10 16 10 44.54
600 630 660 690 830 10 16 10 54.50
700 720 750 790 920 10 16 10 61.43
800 820 850 880 1020 10 16 10 69.12
900 920 950 980 1120 10 16 10 76.81
1000 1020 1050 1080 1230 10 16 10 84.50
1200 1220 1250 1290 1430 12 20 12 122.5
1400 1420 1450 1490 1630 12 20 12 141.3
1600 1620 1650 1690 1830 14 20 14 176.4
1800 1820 1850 1900 2040 16 20 16 216.6
2000 2020 2050 2100 2240 16 20 16 239.3
