【产品别名】:注填双向套筒补偿器/双向套筒伸缩节
【公称通径】:DN50mm-DN1200mm
【工作压力】:0.25~2.5Mpa
【工作温度】:-40℃~400℃
【主体材质】:伸缩管镀铬工艺、碳钢
【密封材料】:温度≤150℃,胶圈/石墨密封,半固态密封油;温度>150℃,耐高温柔性石墨密封。
【伸 缩 量】:260-440mm
【连接方式】:法兰式/焊接式
【适用介质】:水、蒸汽、油、浆液等

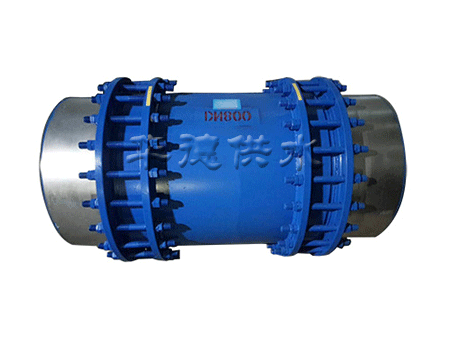

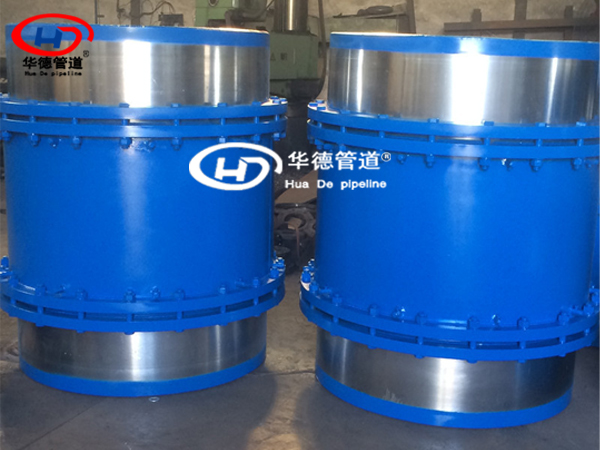

双向注填套筒补偿器介绍:
双向套筒补偿器,由左端套管、左端芯管、右端套管、右端芯管、左端内密封圈、左端外密封圈、右端内密封圈、右端外密封圈及连接紧固件构成,其 特征在于:左端套管的内圆和左端芯管的外壁凸起的两侧之间各有一个圆环状楔锥形空间,右端套管的内部凸起的两侧和右端芯管的外圆之间也各有一个圆 环状楔锥形空间,其各自的圆环状楔锥形空间内,分别装有于其相匹配的圆环状楔锥形的左端内密封圈、左端外密封圈、右端内密封圈、右端外密封圈。根 据权利要求所述的一种双向套筒补偿器,其特征还在于用于密封的左、右两端的内、外密封圈可以是实芯的,也可以是虚芯的,即在密封圈的圆环状楔锥体 的中间开有“V”字型圆环状构槽,其沟槽可以是一个,也可以是多个,内、外密封圈可以同时用实芯的,也可以同时用虚芯的,也可以混用。
地 址:河南省巩义市西村工业区
电 话:0371-64030352
传 真:0371-64030630
联系人:孙先生
手 机:18738118588
手 机:15837187555
技术热线:15544118588
邮 箱: 982966718@qq.com
开户银行:中国建设银行股份有限公司巩义永新路支行
汇款账号:41050179413800000078
电 话:0371-64030352
传 真:0371-64030630
联系人:孙先生
手 机:18738118588
手 机:15837187555
技术热线:15544118588
邮 箱: 982966718@qq.com
开户银行:中国建设银行股份有限公司巩义永新路支行
汇款账号:41050179413800000078
SLT型双流向套筒式补偿器
更新时间:2019-12-19 09:18:31 来源:华德供水 点击数:
SLT型双流向套筒式补偿器
【产品别名】:注填双向套筒补偿器/双向套筒伸缩节【公称通径】:DN50mm-DN1200mm
【工作压力】:0.25~2.5Mpa
【工作温度】:-40℃~400℃
【主体材质】:伸缩管镀铬工艺、碳钢
【密封材料】:温度≤150℃,胶圈/石墨密封,半固态密封油;温度>150℃,耐高温柔性石墨密封。
【伸 缩 量】:260-440mm
【连接方式】:法兰式/焊接式
【适用介质】:水、蒸汽、油、浆液等
双向注填套筒补偿器介绍:
双向套筒补偿器,由左端套管、左端芯管、右端套管、右端芯管、左端内密封圈、左端外密封圈、右端内密封圈、右端外密封圈及连接紧固件构成,其 特征在于:左端套管的内圆和左端芯管的外壁凸起的两侧之间各有一个圆环状楔锥形空间,右端套管的内部凸起的两侧和右端芯管的外圆之间也各有一个圆 环状楔锥形空间,其各自的圆环状楔锥形空间内,分别装有于其相匹配的圆环状楔锥形的左端内密封圈、左端外密封圈、右端内密封圈、右端外密封圈。根 据权利要求所述的一种双向套筒补偿器,其特征还在于用于密封的左、右两端的内、外密封圈可以是实芯的,也可以是虚芯的,即在密封圈的圆环状楔锥体 的中间开有“V”字型圆环状构槽,其沟槽可以是一个,也可以是多个,内、外密封圈可以同时用实芯的,也可以同时用虚芯的,也可以混用。
